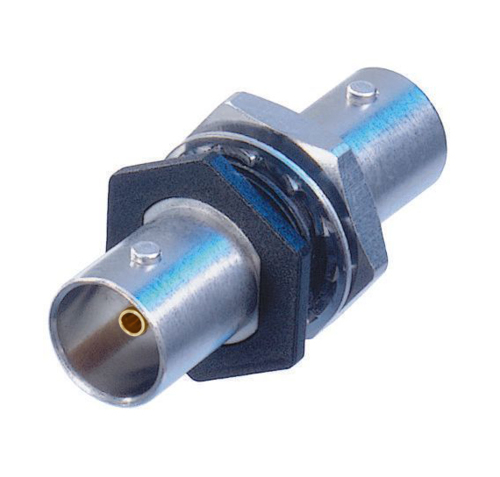

NEUTRIK NBB75FI EMBASE POUR PATCH BNC/BNC
Ref: NBB75FI
Cloison BNC isolée pour montage sur panneau, traversée
La cloison BNC de Neutrik pour montage sur panneau offre une véritable conception de 75 Ω pour les signaux série et numériques (HD et UHD). Le corps du connecteur en laiton usiné offre une connexion extrêmement robuste et non abrasive sur une utilisation à long terme.
Caractéristiques et avantages
- Contact central de type cage plaqué or
- La véritable conception 75 Ω répond aux exigences strictes HD et UHD
- Montage sur panneau isolé (résout les problèmes potentiels de mise à la terre et empêche l’influence du mode commun avec d’autres connexions conduites sur le même potentiel de terre du panneau)
- L’écrou de fixation extra large évite d’endommager le filetage en plastique.
Nouveau contact de type cage
- Conception à contact fermé – extrêmement robuste
- Clip de type cage plaqué or – meilleur blindage possible et résistance de contact la plus faible
Informations techniques
| Produit | |
| Titre | NBB75FI |
| Type de connexion | BNC 75Ω |
| Le genre | femelle |
| Électrique | |
| Type de signal | HD, SDI, Vidéo, AES/EBU, Composite, YUV, RVB, RVBH, RVBHV UHD |
| Résistance de contact | ≤ 3 mΩ (intérieur) |
| Résistance de contact | ≤ 2 mΩ (extérieur) |
| Résistance diélectrique | 1,5 kVcc |
| Impédance | 75 Ω |
| La resistance d’isolement | > 5 GΩ |
| Tension nominale | <50V |
| VSWR | ≤1.050/>32 dB jusqu’à 1 GHz ≤1.065/>30 dB jusqu’à 2 GHz ≤1.100/>26 dB jusqu’à 3 Ghz |
| Mécanique | |
| Force d’insertion | < 25N |
| Durée de vie | > 1000 cycles d’accouplement |
| Taille de fil | |
| Dispositif de verrouillage | Baïonnette |
| Sens de montage | Montage avant |
| Forme du châssis | 12,7 millimètres |
| Matériel | |
| Contacts | Laiton (CuZn39Pb3), 0,2 µm AuCo (contact central) |
| Insérer | PTFE |
| Coquille | Laiton (CuZn39Pb3) |
| Placage de coque | Optalloy® |
| Environnement | |
| Écart de température | -30 °C à +85 °C |
